在自动化绕线设备中，飞叉机构属于典型的高速旋转部件。

尤其是在高速运行工况下，一旦转子存在轻微质量偏差，就容易引起振动升高、异响、加工稳定性下降等问题。部分企业在设备运行过程中还会发现：

• 设备运行噪声增加；
• 飞叉局部振动明显；
• 长时间运行后轴承温升增加；
• 产品一致性出现波动；
• 高速工况下设备稳定性下降。

很多时候，这类问题的根本原因并不是设备“坏了”，而是高速旋转状态下出现了转子不平衡。

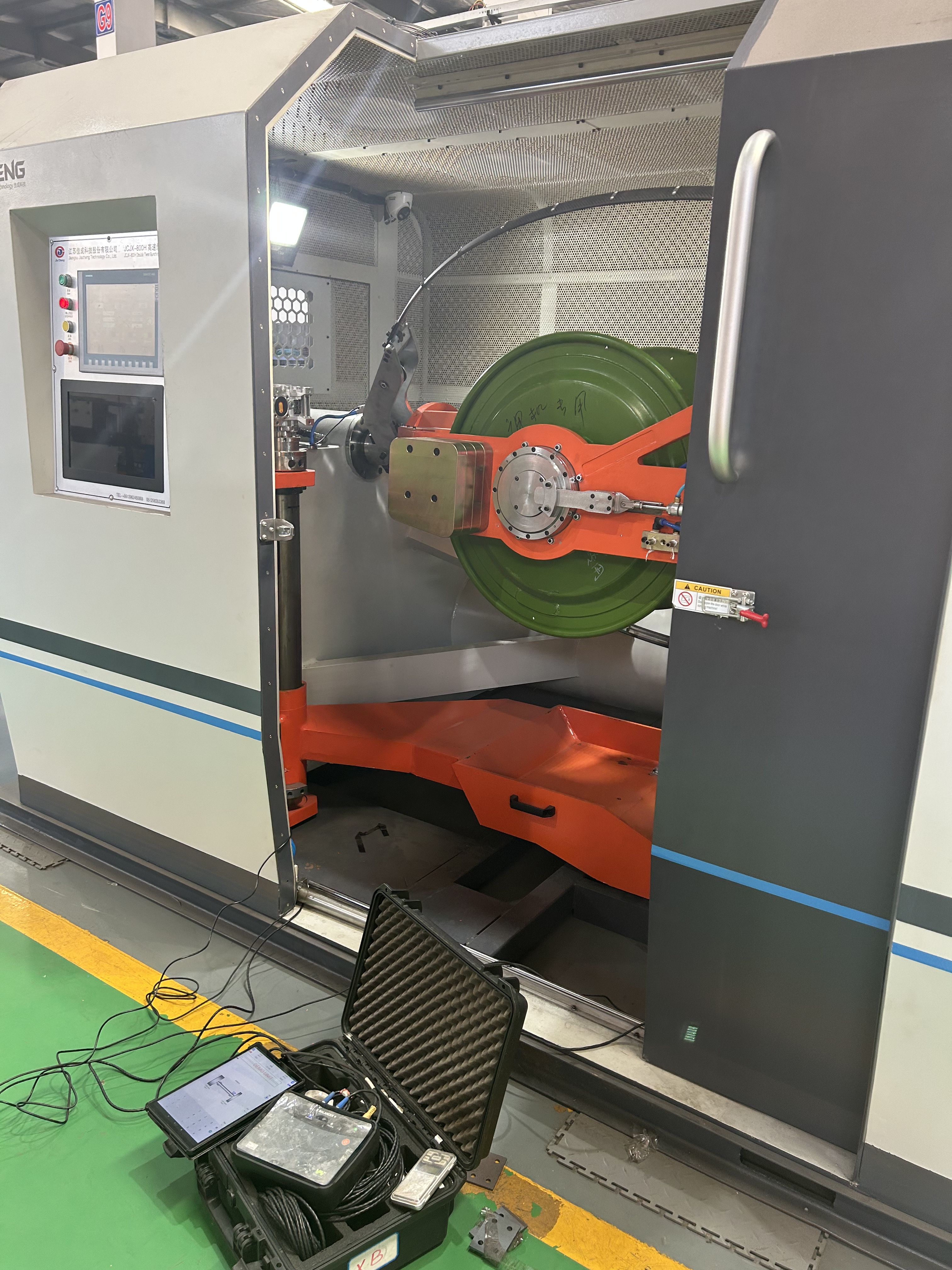

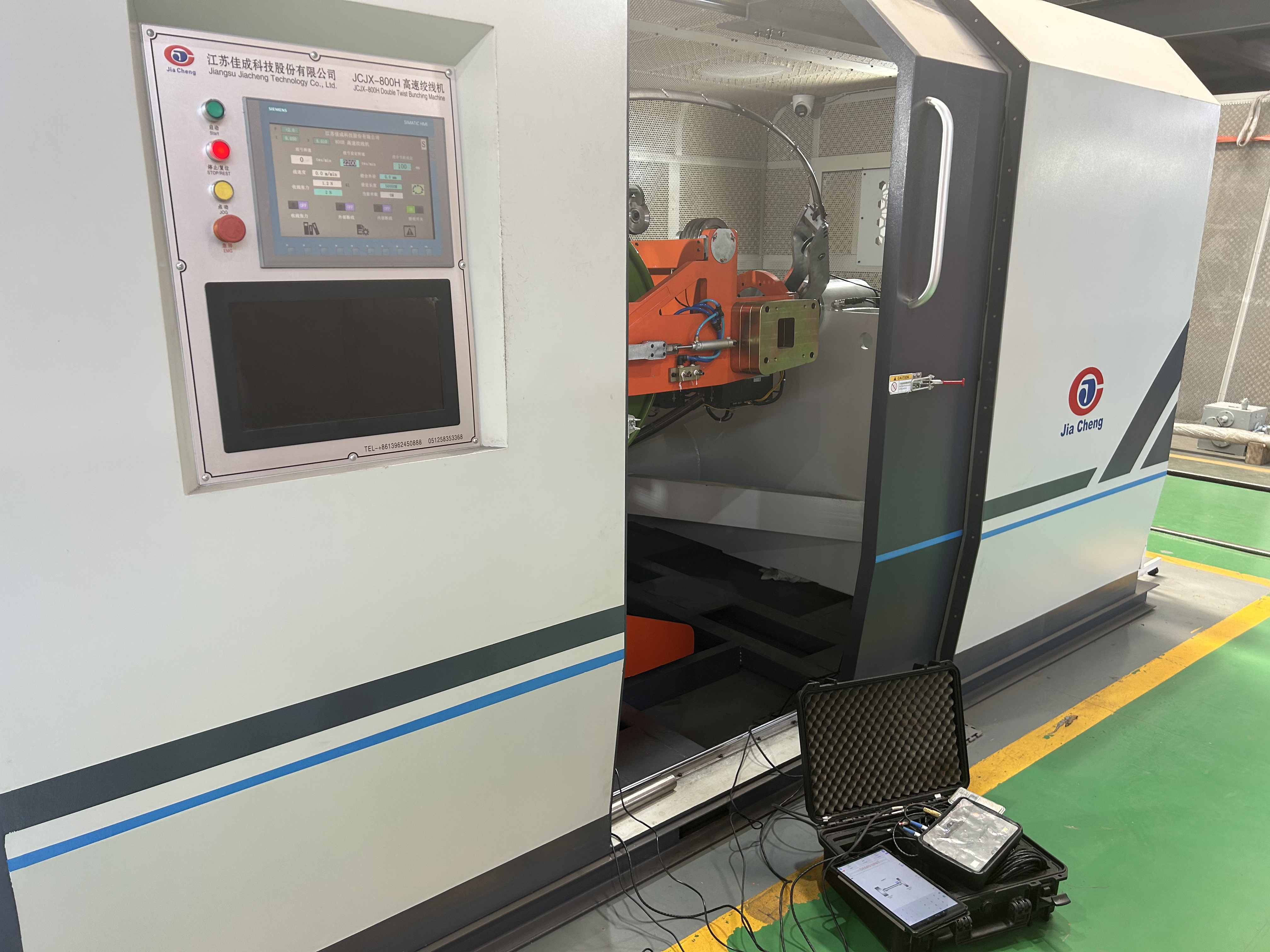

近期，昆山金斗云测控在某自动化设备现场，对一台绕线机飞叉系统开展振动检测与现场动平衡校正服务。

现场设备运行转速约2000RPM。

设备运行过程中，现场人员反馈飞叉区域存在明显振动现象，希望通过振动分析进一步确认设备状态，并评估是否需要开展现场动平衡校正。

为什么高速飞叉系统容易出现振动问题？

对于绕线机飞叉这类高速旋转部件而言，即使很小的质量偏差，在高速旋转状态下也可能被明显放大。

因为离心力会随着转速提升而快速增加。

很多设备在低速状态下运行正常，但转速升高后，振动会明显增加，其本质往往就是高速状态下转子不平衡响应被放大。

此外，飞叉类结构通常存在以下特点：

• 转速较高；
• 局部结构较细长；
• 对动态稳定性要求较高；
• 长期处于连续运行工况。

因此，对振动变化会更加敏感。

如果长期处于振动偏大状态，不仅会影响设备运行稳定性，还可能增加：

• 轴承负荷；
• 连接结构疲劳；
• 零部件磨损；
• 产品质量波动风险。

如何判断是否存在转子不平衡？

现场检测过程中，昆山金斗云测控工程师采用瑞典VMI振动分析系统，对飞叉运行状态进行频谱采集与振动分析。

从频谱特征来看，设备振动主要集中在一倍转频（1X）位置，同时整体振动趋势较为稳定。

这类频谱特征通常是典型的转子不平衡表现。

对于旋转设备而言，不平衡故障通常具有以下特点：

• 一倍频突出；
• 振动方向以径向为主；
• 相位较稳定；
• 振幅随转速变化明显。

结合现场运行状态以及频谱特征分析，工程师判断飞叉系统存在一定程度动态不平衡现象，因此进一步开展现场动平衡校正。

为什么现场动平衡比“经验配重”更可靠？

在部分现场，设备出现振动后，可能会通过“经验加减配重”的方式进行调整。

但对于高速旋转部件而言，这种方式往往存在较大不确定性。

因为真正有效的动平衡，需要同时结合：

• 振动幅值；
• 相位变化；
• 转速状态；
• 配重响应；
• 转子结构特性。

尤其对于高速设备，如果缺少专业分析仪器支持，仅凭经验调整，反而可能导致振动进一步增加。

昆山金斗云测控长期采用瑞典VMI高端振动分析系统开展现场动平衡服务，可同步进行：

• 高频频谱分析；
• 精确相位采集；
• 单面/双面动平衡分析；
• 启停过程数据分析；
• 现场趋势验证。

通过实时数据分析，提高现场调整效率。

动平衡校正后振动改善情况如何？

经过现场动平衡调整后，飞叉区域整体振动水平明显下降。

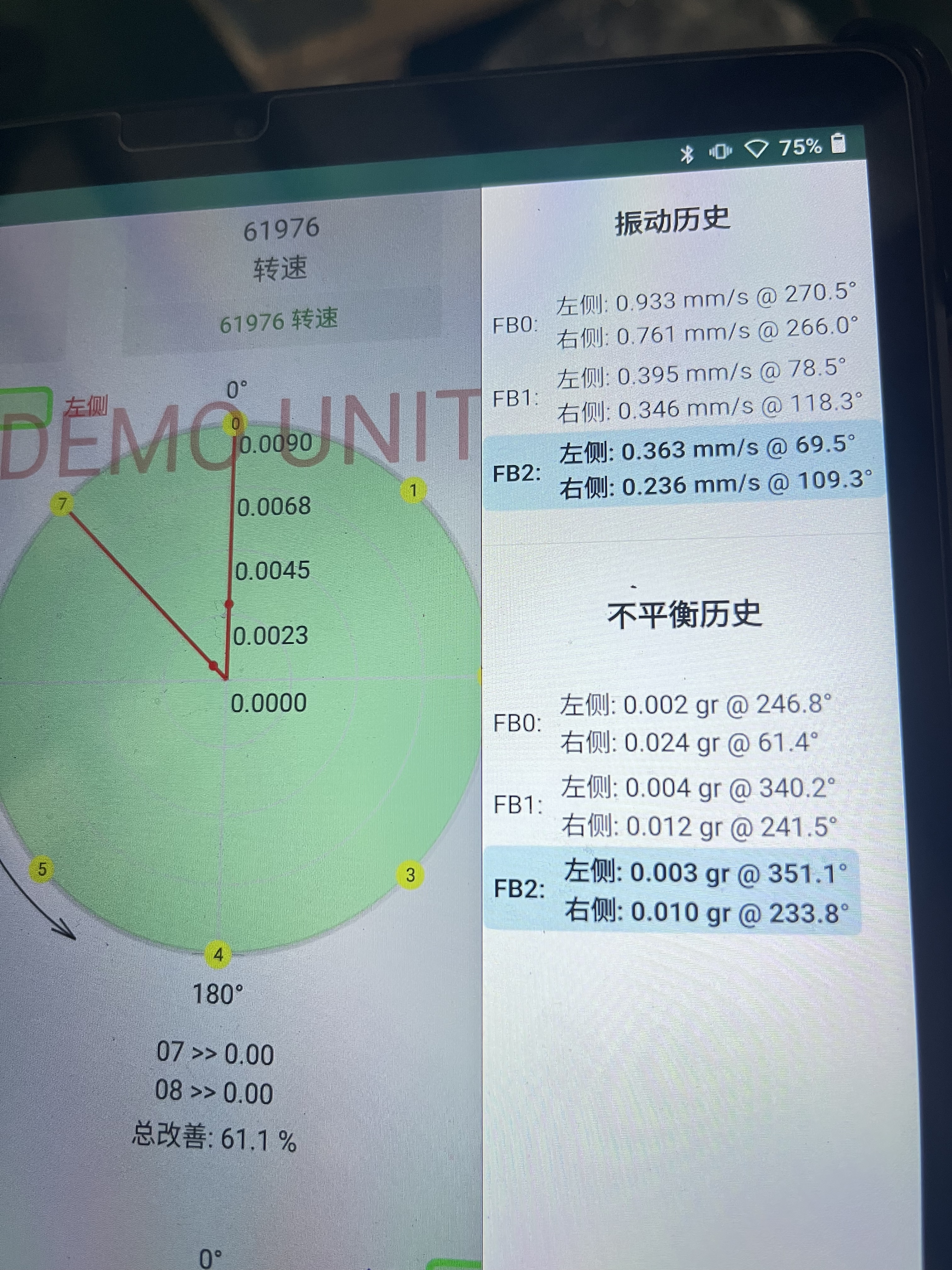

现场测点振动值由校正前约0.75mm/s（RMS），降低至约0.32～0.33mm/s（RMS）附近，设备运行状态得到明显改善。

从频谱变化来看，一倍频能量同步下降，说明飞叉系统不平衡响应得到有效控制。

对于高速旋转设备而言，现场动平衡不仅仅是降低振动值，更重要的是改善设备长期运行状态。

很多设备在振动下降后，通常还会同步改善：

• 运行平稳性；
• 轴承负荷状态；
• 设备噪声；
• 长期运行稳定性。

昆山金斗云测控长期开展：

• 高速旋转设备振动分析；
• 现场动平衡校正；
• 激光精密对中；
• 机床主轴状态评估；
• 压缩机及齿轮箱故障诊断；
• 微振动检测与治理；

并采用瑞典VMI高端振动分析系统开展现场测试与频谱分析，为企业设备运行维护提供技术支持。
