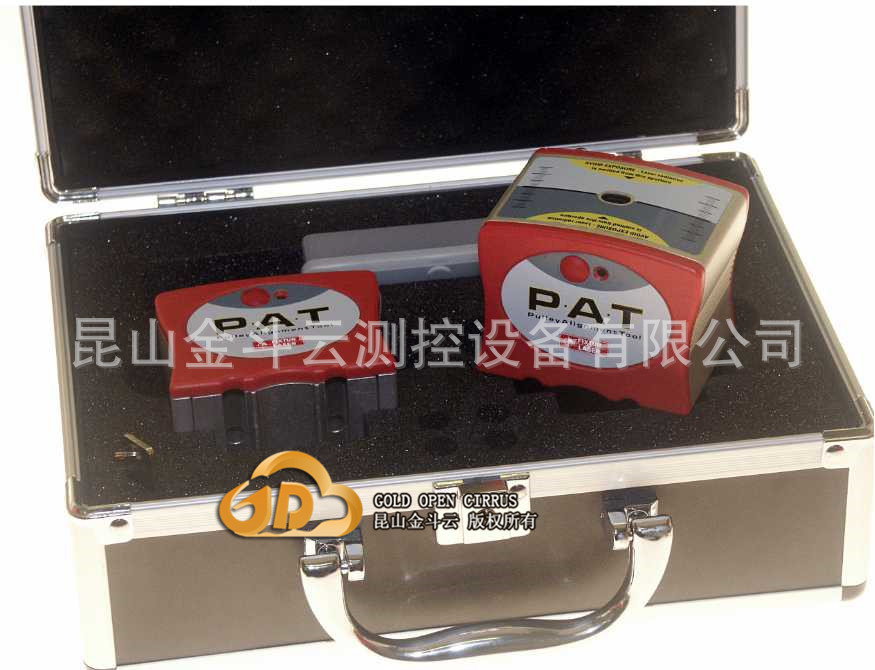

Fixturlaser PAT皮带轮激光对中仪

Fixturlaser PAT—所有皮带对中需求的终极解决方案
使用Fixturlaser PAT，您无需怀疑皮带传动装置是否对中。通过将皮带轮槽作为基准，您将获得准确的对中，以减少皮带磨损.轴承故障和振动。

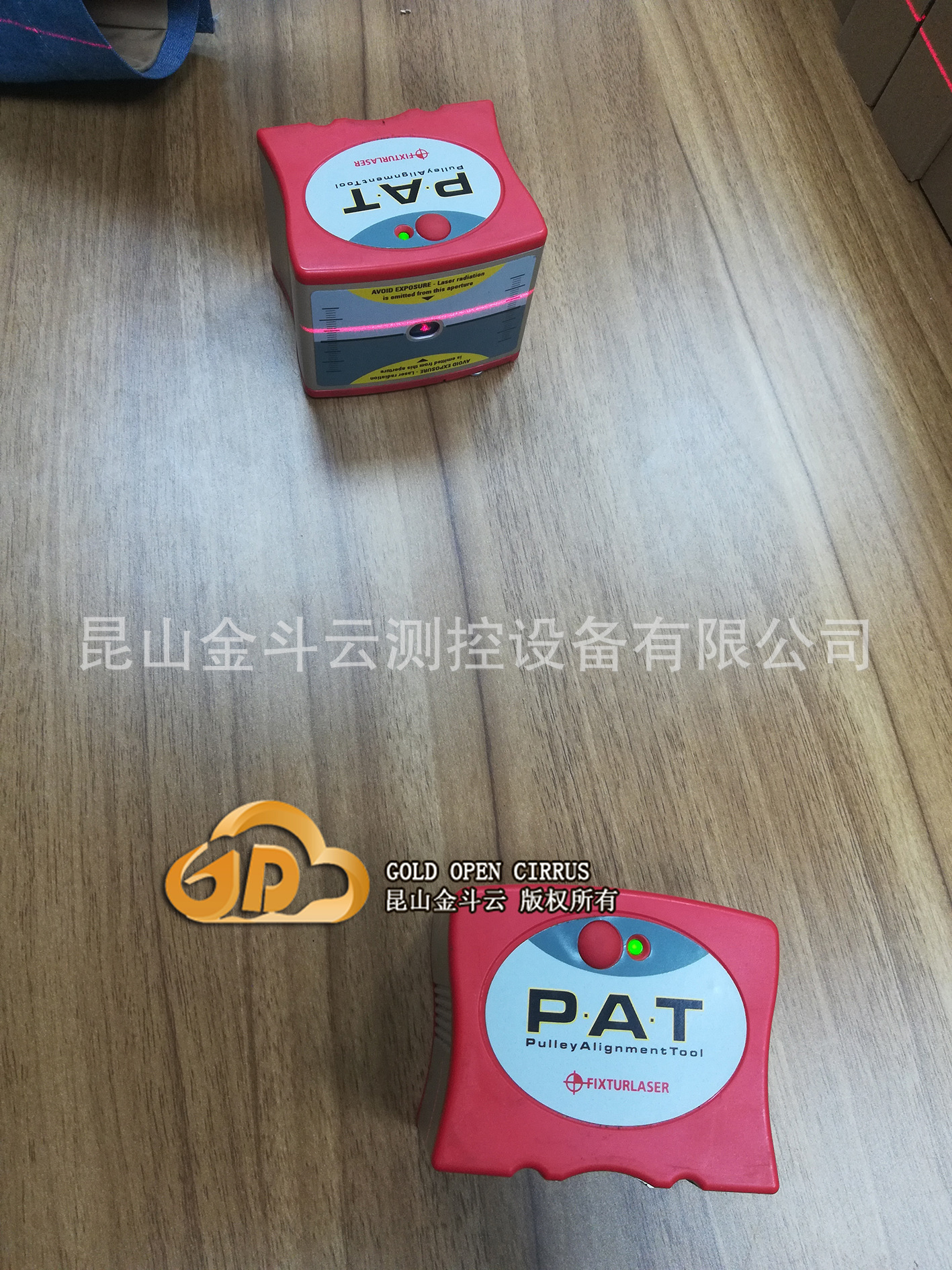

两个带有红色可视激光线的发射器
Fixturlaser PAT配有两个线激光发射器，每个发射器配有两个嵌入轮槽的弹簧加压导杆。通过使用两个设有光靶的激光发射器，检查对中情况非常容易。操作员可即时发现平行偏移.角度误差和扭曲。数分钟内，操作员即可确定机器是否需要对中。

发射器安装
Fixturlaser PAT装置非常易于在皮带轮上安装。弹簧作用探针找到皮带槽的中心。工业内置磁铁将装置吸到轮中 Zui 合适的位置上。Fixturlaser PAT装有多种尺寸的可移动导杆，以符合标准的滑轮尺寸A-E(6mm-40mm).其他同步带轮的对中导杆也可作为可选配件提供。
使用Fixturlaser PAT的对中流程

通过可视的红色激光线易于确定皮带轮的位置。
对中流程与安装流程一样简单。只要打开激光并看准相对的安装装置。激光在目标标签上画出一条线（如左图所示）。如有需要，请调节机器位置，直至激光线对中两个装置上的中心标记。


技术规格
